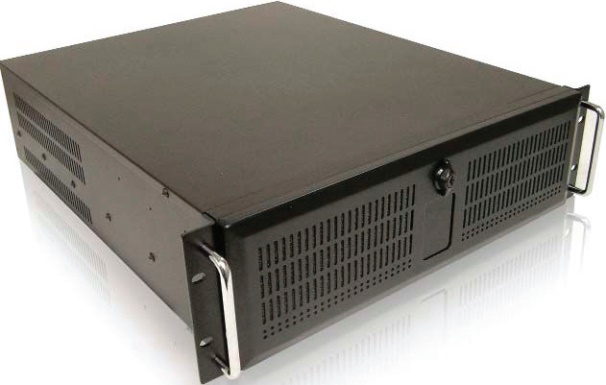

雷达记录回放模拟平台 RS-100


产品简介

Cambridge Pixel的RS-100是一款雷达记录/回放仪,可以提供附带AIS和NMEA导航数据的一次雷达视频记录和回放功能,也可以分开提供记录和回放功能,以便用户在一地采集雷达数据,而在另一地点回放数据。

同时RS-100还可以兼容SPx Radar Simulator, SPx RadarView, HPx-200和HPx-300系列接口卡组装雷达视频接入、模拟、显示、输出、记录和回放等功能于一体的综合雷达数字处理系统。


功能及特点

记录和回放

在记录方面,RS-100可以接收标准ASTERIXCAT-240网络格式数据或雷达视频信号(视频、触发、方位角)。最高支持3个通道带有AIS和NMEA 0183导航数据的船用数据记录应用,还可以采集并回放未解析的网络数据。

在回放方面,RS-100可以输出网络视频和雷达信号。最高支持3通道带有AIS和NMEA数据的数据回放。RS-100提供雷达视频本地显示,并显示给使用者正在记录/回放的内容,提供方便的图形界面或通过C++/·NET接口以进行网络远程控制。


性能参数

■  从ASTERIX CAT-240格式或者标准雷达格式的信号源记录雷达视频

■  多通道输入

■  可以记录到本地硬盘

■  本地GUI或网络控制记录的进程

■  以ASTERIX CAT-240或者标准的雷达信号回放雷达视频

■  多路输出

■  雷达视频模拟,包括多部雷达、多个目标的场景

■  图形化显示被记录的雷达视频

■  可选择的雷达压缩

■  AIS数据记录和回放

■  NMEA 0183 GPS, 航行数据(串口或者网络)记录和回放

■  其他网络信息的记录和回放(源格式、不带解析的)


技术规格

系统参数 物理外形   紧凑型,19”机架安装机箱
运行环境   0~+55℃(5% to 95%湿度@40℃),特殊要求可定制
软件环境   Windows 7/8
记录功能 网络雷达视频   3路独立的ASTERIX CAT-240通道
雷达视频信号   最多3路HPx-200来采集信号
记录能力   每个通道可记录超过100小时的视频(可以根据用户需求定制)
压缩类型   未压缩, ORC, Zlib
网络数据   可记录任意雷达网络数据
AIS和导航数据   来自NMEA 0183串口或网络
回放功能 网络雷达视频   3路独立ASTRIX CAT 240通道
雷达视频信号   最高3路HPx-300雷达信号输出卡
网络数据   回放系统记录的网络数据
AIS和导航数据   来自NMEA 0183串口或网络
接口 输入接口   37WD
输出接口   37WD
性能 数据传输率   50MB/Sec
扫描速率   240rpm
控制方式 本地显示   用于控制和配置的用户接口
网络   基于C++/·NET的远程控制API
雷达模拟 雷达参数   可配置扫描速率,PRF,灵敏度等
(可选) 目标   可编辑动态或静态目标
地形数据   精准的地形数据库用来创建雷达视频
可视化   可编辑的图形操作界面
AIS和导航数据   NMEA 0183串口或网络输出
