产品简介

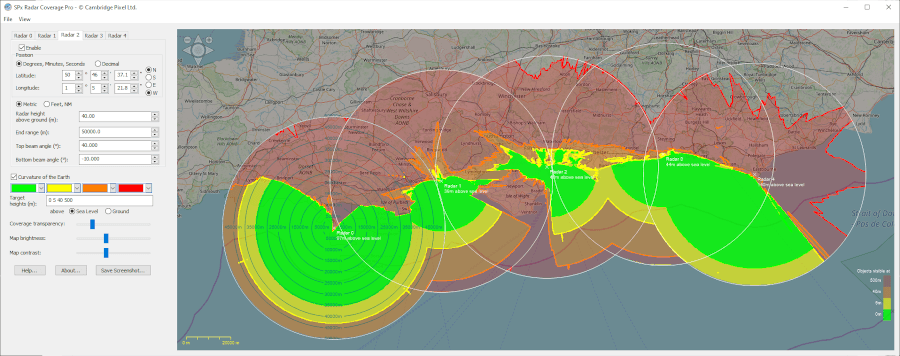

雷达覆盖评估软件Radar Coverage Tool可以计算和渲染单一雷达的覆盖效果，如果需要多部雷达同时渲染和覆盖，请采用付费专业版Radar Coverage Tool Pro。专业版提供了免费版的所有功能，但将其扩展到多个雷达站同时计算，并添加了其他功能，例如导出为KML格式。

获取软件请联系我们！若您对专业雷达模拟器更感兴趣，请查看SPx Radar Simulator。

功能特点

雷达覆盖范围

SRTM航天飞机雷达地形任务地形数据用于计算雷达能见度。此数据集涵盖北纬60.395度和南纬56.0度之间的纬度，分辨率约为90米。

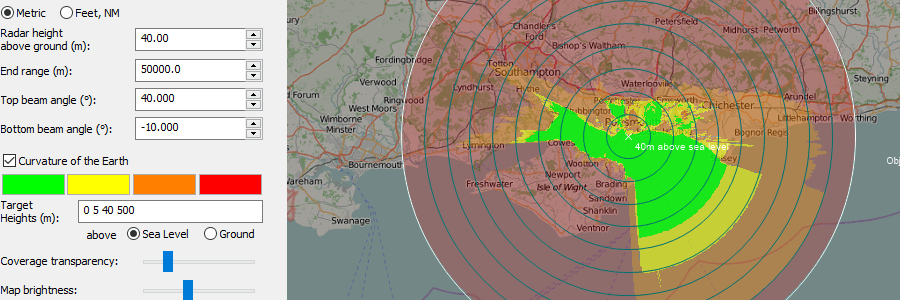

雷达参数

指定雷达的位置和高度，以及终端覆盖范围，顶部波束角度和底部波束角度。位于光束上方或下方的目标被视为不可见。

用于显示高度和距离的单位可以在"公制"（米表示高度和距离）和"英尺，海里"（英尺表示高度，海里表示距离）之间切换。

雷达和目标建模

SPx雷达覆盖工具不是建模工具。它不使用目标横截面和雷达特性来预测检测。它使用视线处理，根据雷达的波束、雷达的高度以及目标和地形的存在来考虑目标是否对雷达潜在可见。

目标高度

可以指定多个目标高度，并为每个高度分配一种颜色。使用的第一种颜色的透明度是可配置的，其他颜色逐渐变得更加透明，因为它们代表更高的目标高度。地图上以这种颜色显示的区域是雷达可见的目标，并且在顶部和底部波束角度内，处于相关高度。目标高度可以指定为海平面以上或当地地面以上。

参考底图

SPx雷达覆盖范围工具显示覆盖在OpenStreetMap视图上的覆盖范围信息。当前视图的快照可以使用“保存屏幕截图..."保存到图像文件中“按钮。
