SPx Viewer-3D



产品简介

SPx Viewer-3D是可以部署在Windows或Linux操作系统的三坐标雷达显示软件。SPx Viewer-3D 通过网络接口接收航迹报告,并将航迹符号显示为地图或渲染地形的叠加层。航迹历史记录显示为一系列跟踪点,航迹矢量显示历史轨迹的估计行进方向和速度,并可选显示其他航迹详细信息,例如航迹名称和高度。典型显示信息是来自 2D 或 3D 雷达的雷达航迹,以及 AIS 和 ADS-B 信息。


输入航迹

跟踪航迹输入格式和源包括SPx,ASTERIX,AIS和ADS-B。SPx Viewer-3D 支持同一航迹类型的多个信息源。

每个跟踪源都有一个唯一的IP地址和端口,并且可以显示支持的雷达跟踪信息源的任何排列和组合;例如,一个航迹的信息源可以包括来一次雷达视频的航迹跟踪报告、来自二次雷达的的ADS-B航迹,以及来自敌我识别IFF信息等。

专有和标准规范的航迹输入格式,如NMEA,YLC和GeoJSON,可以通过Cambridge Pixel的SPx Track Manager产品提供支持。


可视化界面

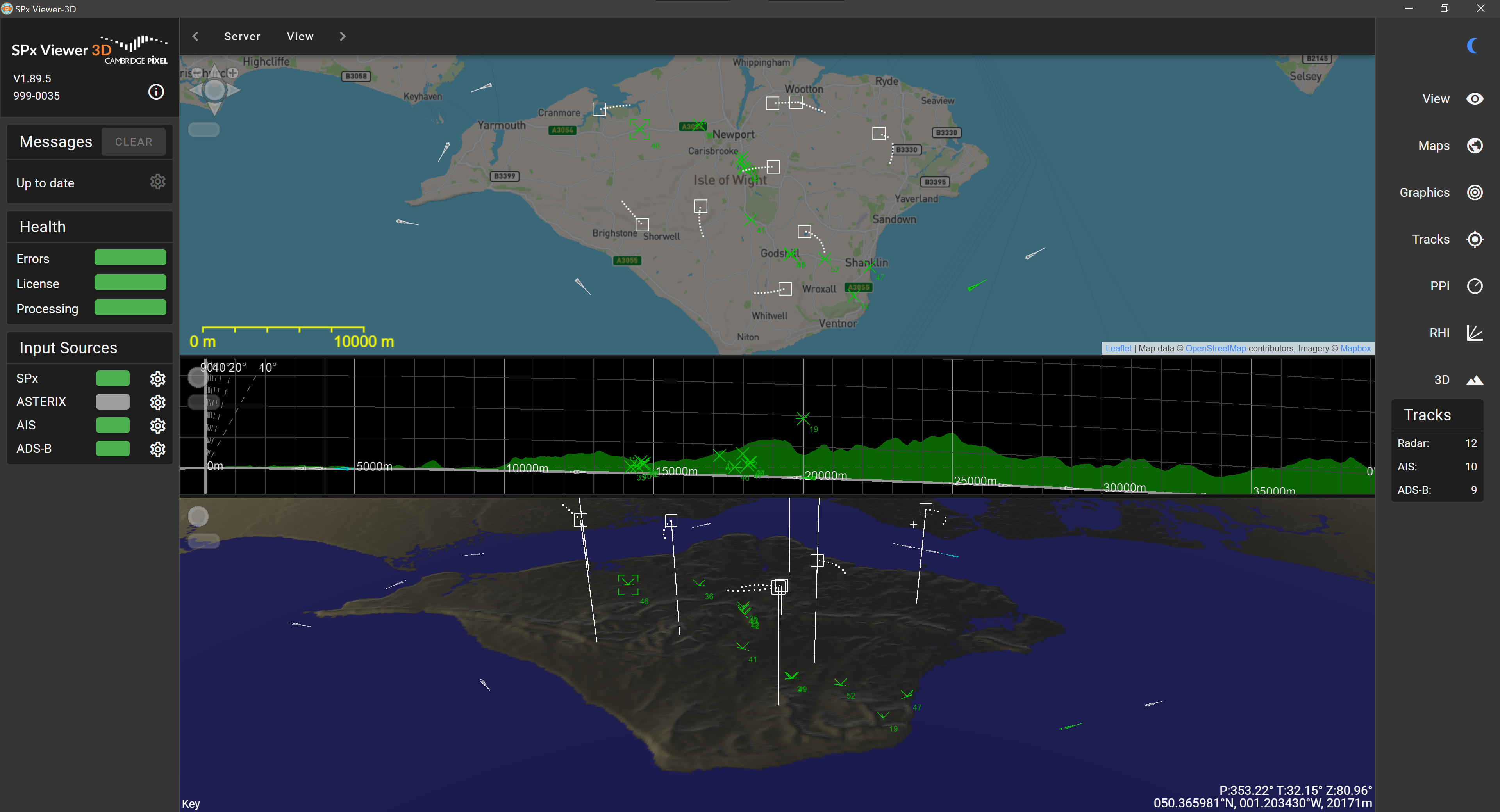

在Windows操作系统中,SPx View-3D是一款标准化的Windows应用,在Linux操作系统中,该应用是以一个服务加浏览器用户接口的形式。SPx Viewer-3D提供直观地显示轨迹和局部地形,允许用户实时更改观察视角。


技术参数

■  平台:Window 10及以上Windows操作系统,Linux

■  配置方式:配置文件或用户GUI

■  航迹输入:

    •  SPx, ASTERIX, AIS or ADS-B

    •  ASTERIX CAT-1 (with CAT-2) CAT-10, CAT-48 (with CAT-34), CAT-20, CAT-62

    •  AIS: NMEA-0183

    •  ADS-B: CAT-21, KAL, AVR, BEAST, AIRNAV, FR24

■  显示:

    •  PPI: 2D 视角匹配地图或电子海图

    •  RHI显示 – 距离高度显示,显示2D地形以及航迹位置。

    •  3D 显示 – 显示3D地形和3D地形中的航迹

■  支持的浏览器:Chrome, Safari, Edge, Firefox
