HPx-200


产品简介

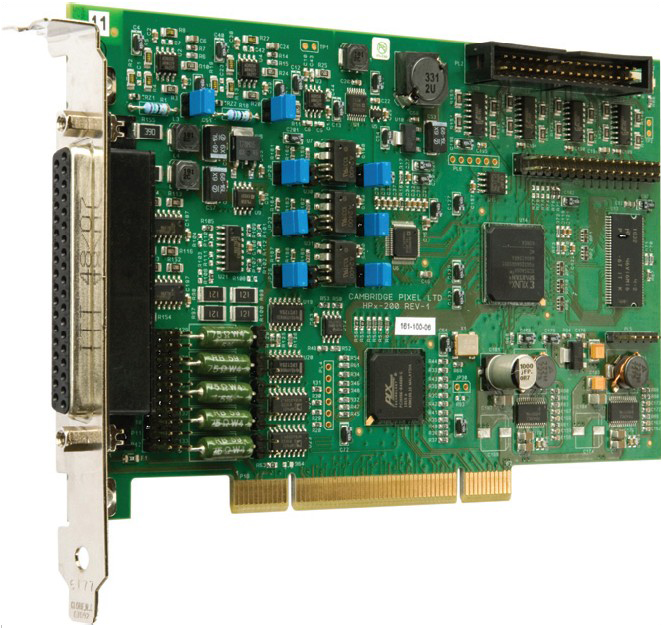

HPx-200是一款基于PCI的高性能雷达采集卡/雷达信号采集单元,它可以捕获并处理一个到两个模拟或8比特的数字一次雷达视频。该卡可与板级支持库一起使用来采集基本的雷达信号,或者与SPx程序库一起使用来满足复杂处理、跟踪或显示要求。目前已经应用到多种雷达,包括Furuno, Kelvin Hughes, Terma, JRC, Koden, Sperry, Raytheon, 军事专用雷达。


功能及特点
■  雷达采集
HPx-200与数字或模拟雷达信号连接,并提供一系列灵活的输入选择以便处理各种不同的雷达类型。灵活的混合功能可以采集并组合模拟与数字输入。
在50MHz时使用高精度模拟将双模拟输入采集到12比特分辨率的数字转换器内。采集的视频可以有选择地进行下采样,以便在使用高速DMA(直接存储器存取)经过PCI总线进行传输之前降低数据传输率。在主机上有一个驱动器及针对Windows或Linux的板级支持库。另有一个SPx处理库,可提供全部雷达处理功能,包括扫描转换及目标跟踪。

机载的FPGA(现场可编程门阵列)可提供数据处理及控制,并为量身打造的应用提供容量以扩大数据处理功能。


■  输入信号
HPx-200以ACP/ARP或并行数据的形式接收雷达视频、触发及方位信号。可支持不同的信号类型及输入电压。应客户要求,也可定制接口。该采集卡可探测失踪的信号,以便针对触发或方位信息的丢失提供软件警报。


■  板级支持库及SPx处理
该卡包含一个低级别的板级支持库,可提供一个C++类别的接口,用来配置面板并采集视频。另有针对Window及Linux的样本代码。
备选的SPx处理库是一个可扩充的雷达专用功能工具库,这些功能可以连接起来组成一个处理链。使用该库,雷达视频可在网络分配、扫描-转换或跟踪之前得到处理。定制的功能可轻松地融合到这个处理链中,因而SPx程序库的功能与用户写的处理模块相结合后可以建立应用程序。


■  SPx分配及扫描转换
使用SPx库软件可以压缩,分配或显示采集来的视频。一个完整的服务器应用程序可以有选择性地与雷达记录及情景生成进行集成,它由一些函数调用组成SPx程序库。可以轻松地建立采集、压缩以及在标准太网上分配雷达视频的服务器应用程序。可以建立高性能、以软件为基础的扫描转换并带Windows或Linux显示的客户端应用程序。


技术参数

结构 外形系数
  HPx-250: PMC(PCI夹层连接器)
  HPx-200: PCI(半长)
  HPx-200e: PCIe (x1)
接口   PCI总线,32-bit,33/36MHz
编程   C/C++软件库
平台   Window(XP/Vista/7),Linux
处理器   x86
功能 雷达视频
  两路模拟信号(可配置增益/偏差,范围在-5V+5V)
  75欧姆终端(链接可选择)
  8位数字信号(RS422),带时钟
方位数据
  ACP/ARP或并行方位
  RS422或离散单端的、可配置的3到60V数据输入,针对电隔离可选用光耦合输入
  链接可选择,75欧姆或高R输入
触发
  RS422或离散单端的、可配置的3V到60V数字输入
  针对电隔离可选用光耦合输入
  链接可选择,75欧姆或高R输入
  可编程的范围,零触发延迟
结束范围信号
  可选的输入信号,用来结束取样
  RS422或离散信号,达60V
视频组合器   使用LUT(本地用户终端)将模拟输入与数字输入进行程控的组合
测试生成   内置测试模式发生器
输出   将雷达信号返回到PCI总线
雷达采集
  程控的返回长度达64k
  触发的PRF(脉波重复频率)支持的12-bit模数转换
接头 雷达输入
  37W D视频、触发接头及ACP/ARP
  针对并行方位输入的机载IDC接头
PCI
  标准PMC接头(32比特接头)
  DMA传输率高达100MB/秒
性能 样本频率   50 MHz (更高采集率请咨询代理商)
最大输入BW   25 MHz
PRF   0到16kHz
样本/返回   达64k
返回/扫描   达16k
数据传输率   50 MB/秒
扫描率   达120 rpm
环境 冷却   强制空气冷却
温度
  0~55℃
  温度范围为-20℃~+75℃的版本也可提供
软件支持
  板级支持库(C/C++)
  SPx开发库
  RadarView雷达可视化客户端
  SPx服务器(分配,点迹提取,跟踪)
