FFT GYRO 600 G4.0





产品简介

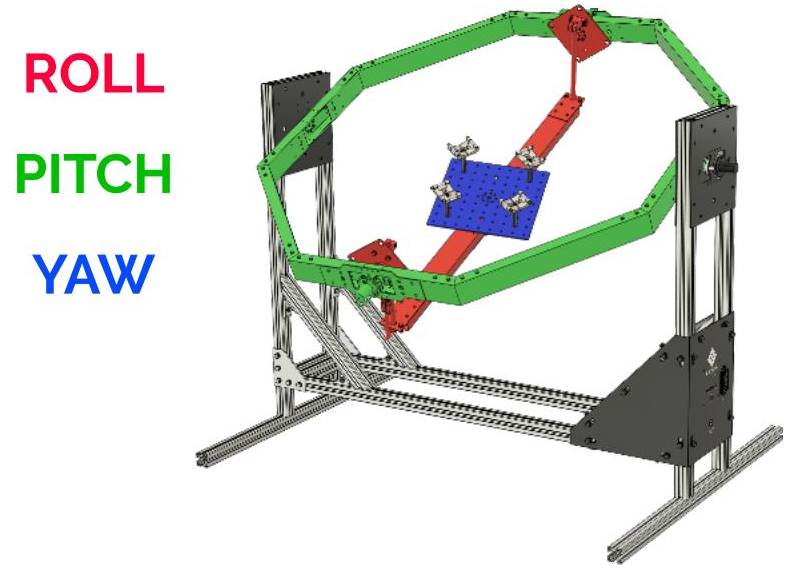

无人机在研制过程中需频繁进行飞行测试,但实飞测试存在损毁设备甚至造成外界伤害的风险。为此,我们推出三旋转自由度(3-DOF)飞行平台测试系统,可在横滚(Roll)、俯仰(Pitch)和偏航(Yaw)三轴自由转动,安全高效地模拟真实飞行状态,特别适合垂直起降无人机(eVTOL)的研发测试。

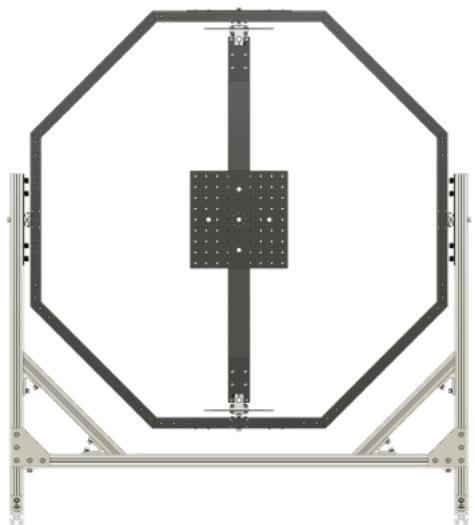

测试台分为G3.5G4.0两种规格版本,其中G4.0版测试台优先旋转质量最大的偏航轴(偏航→横滚→俯仰),最大化降低整体结构转动惯量,通过矩阵变换解算真实姿态,转动惯量随姿态动态变化,系统具备自适应算法控制,适用于追求极致动态响应的姿态测试。


应用方向

■  教学培训:无人机飞行教学与飞手培训

■  研发测试:自由飞行动态测试、飞控算法调试(PID调参)

■  技术验证:传感器校准、新型机械/电子设计开发

■  展示推广:新品发布、会展动态演示

■  定制开发:无人机应用技术集成与定制化测试


核心扩展套件

1) 高精度电子传感套装:

■  配备多圈绝对式磁编码器,实时精准采集测试数据

■  支持MATLAB/Simulink直连,无缝对接仿真与开发流程,加速无人机验证

2) 智能电机驱动套装:

■  支持 电流/电压主动控制,精准调节转速、角位置及转矩

■  可编程控制算法,灵活调整单电机响应特性,满足定制化测试需求

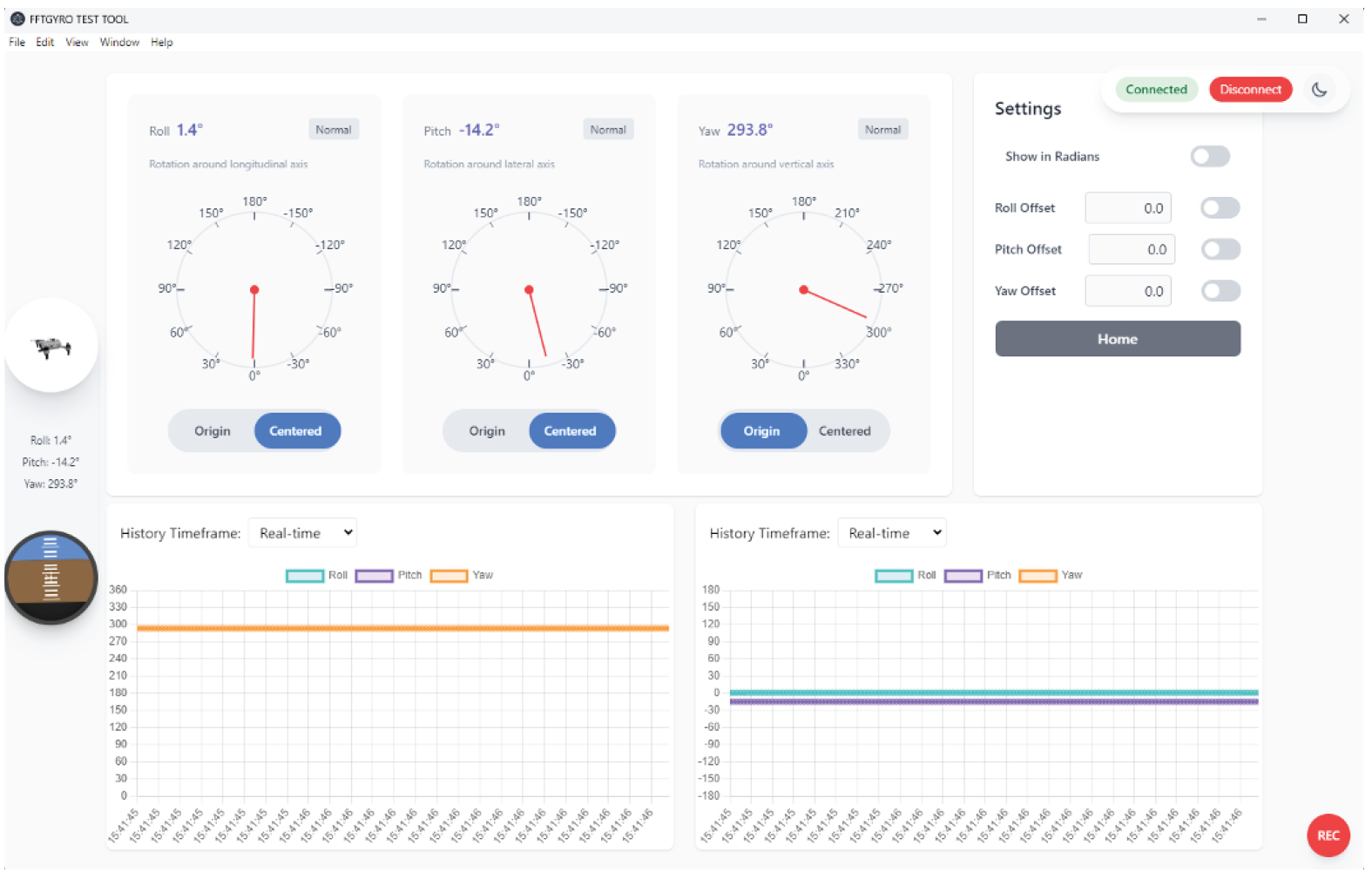

软件界面


技术规格

规格/尺寸 250 450 600 800 1000 1200 1500 2000

适用无人机轴距

(毫米)

100-250 250-450 450-600 600-800 800-1000 1000-1200 1200-1500 1500-2000

最大旋翼外径

(毫米)

≤450 ≤750 ≤950 ≤1200 ≤1450 ≤1750 ≤2150 ≤2750
